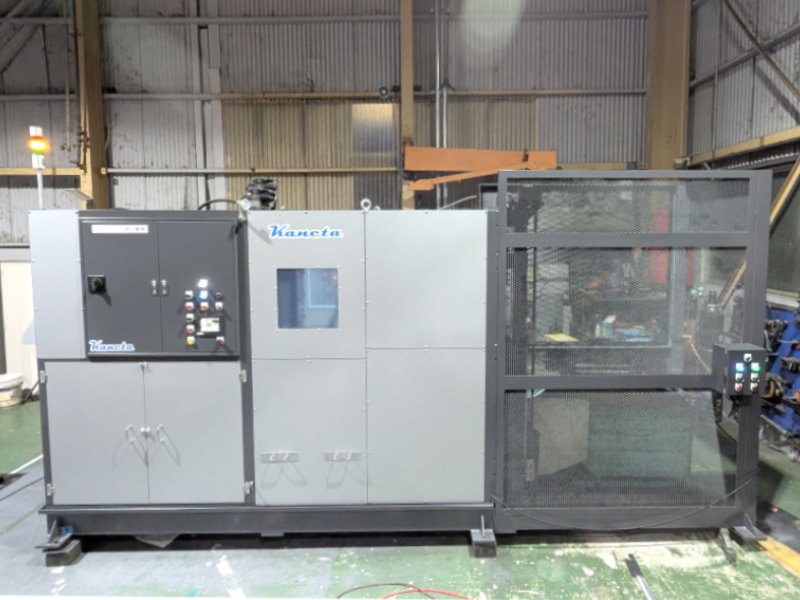

切粉圧縮機YA80S型｜遠心脱油機内蔵・コンパクト設計
カネタの切粉圧縮機YA80S型は、YA100型の圧縮・脱油機能をそのままにコンパクトに設計した中型モデルです。SS・SUSが混在している工場や、YA100型ほどの処理量が必要でない場合におすすめの一台です。処理能力60kg/h・遠心脱油機内蔵で切削油の回収も可能です。
大量処理・切削油改修に最適〈YA80S型〉
YA100型の性能をコンパクトに凝縮したYA80S型
YA80S型は、主力モデルYA100型のシリンダーサイズを小型化し、遠心脱油機能はそのまま搭載した派生モデルです。
設置スペースを抑えながらも、切削油の回収・再利用が可能な点がYA3型との大きな違いです。
YA80S型はこんな工場におすすめ
-
- SS・SUSが混在した切粉が発生する
- YA100型ほどの処理量は必要ないが脱油機能は欲しい
- 設置スペースを抑えたい
- 切削油のコストを削減・再利用したい
- 中量生産の機械加工・部品製造工場
YA80S型の特長
① YA100型の脱油機能をそのまま搭載
遠心脱油機を内蔵しており、切削油を98%以上回収・再利用できます。YA3型では対応できなかった切削油回収が可能です。い。
② コンパクト設計で省スペース
YA100型より装置重量が約半分（約2,500kg）。設置スペースに制約がある現場でも導入しやすいサイズです。
③ セミオーダーでラインに合わせた設計
製造ラインの高さ・幅・コンベアの位置に合わせてサイズを調整できます。工場の搬入口のサイズに合わせた設計や、コーポレートカラーに合わせた本体カラーのご指定も可能です。
④ 切粉詰まりトラブルが少ない
油圧シリンダー方式を採用しているため、長い切粉が絡まるトラブルが起きにくく、安定した稼働が続きます。
YA80S型 仕様
標準装備
- 遠心脱油機
- 空冷式オイルクーラー
- パトライト
- 圧縮物排出装置（排出リフター）
オプション装備
- 装置一体型台車反転式投入装置
- 切削油回収装置
- マグネット・セパレーター（切削油鉄粉除去装置）
仕様
| 項目 | 仕様 |
|---|---|
| 対象切粉材質 | アルミ・鉄・真鍮・銅・SUS |
| 対象切粉形状 | チップ状・パーマ状 |
| 圧縮面圧 | 2.6ton |
| 圧縮サイズ（mm） | φ80×50〜100 |
| 1サイクルタイム（60Hz） | 約40秒 |
| 電源 | 3相 AC200V/220V 50Hz/60Hz |
| 電源容量 | 6.3Kw |
| 空気圧力・使用量 | 0.5MPa・25リットル（1サイクル） |
| 作動油冷却方法 | 空冷式オイルクーラー（水冷も可能） |
| 機械寸法（縦×横×高さ）mm | 1,220×3,010×2,200 |
| 装置重量 | 約2,500kg |
| 自動切粉ホッパー | 標準装備 |
| 遠心脱油機 | 標準装備 |
| 排出リフター | 標準装備 |
YA100型・YA3型との違い
| 項目 | YA100型 | YA80S型 | YA3型 |
|---|---|---|---|
| 対象切粉形状 | チップ状・パーマ状 | チップ状・パーマ状 | パーマ状のみ |
| 処理能力（主にSS） | 120kg/h以上 | 60kg/h | 200kg/h |
| 遠心脱油機 | あり | あり | なし |
| 装置重量 | 約4,100kg | 約2,500kg | 約1,200kg |
| こんな工場に | 大量処理・自動車部品等 | 中量処理・SS/SUS混在 | 旋盤加工・長い切粉 |
導入実績

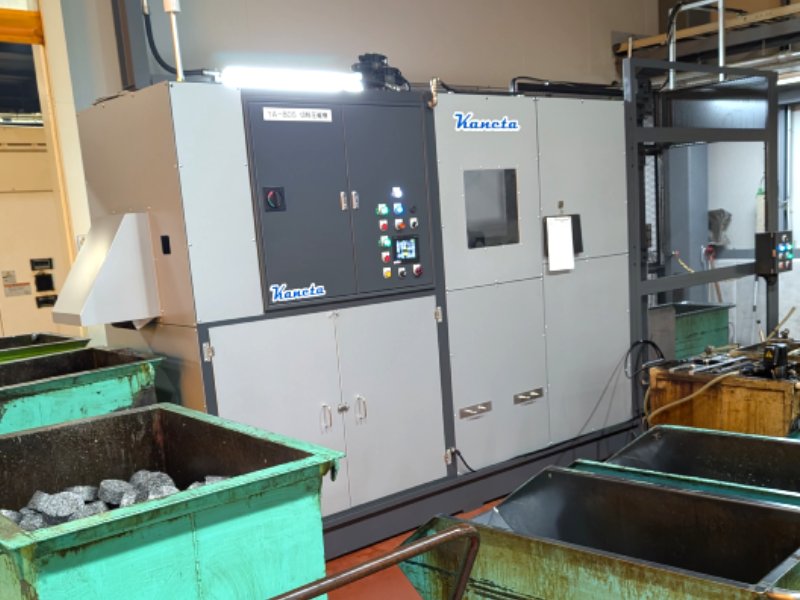

YA80S型は自動車部品加工・航空機部品加工など、SS・SUSが混在する製造現場を中心に全国で導入いただいています。
切粉圧縮機各種製品データはこちら (PDFダウンロードできます)
カネタの切粉圧縮機ラインナップ

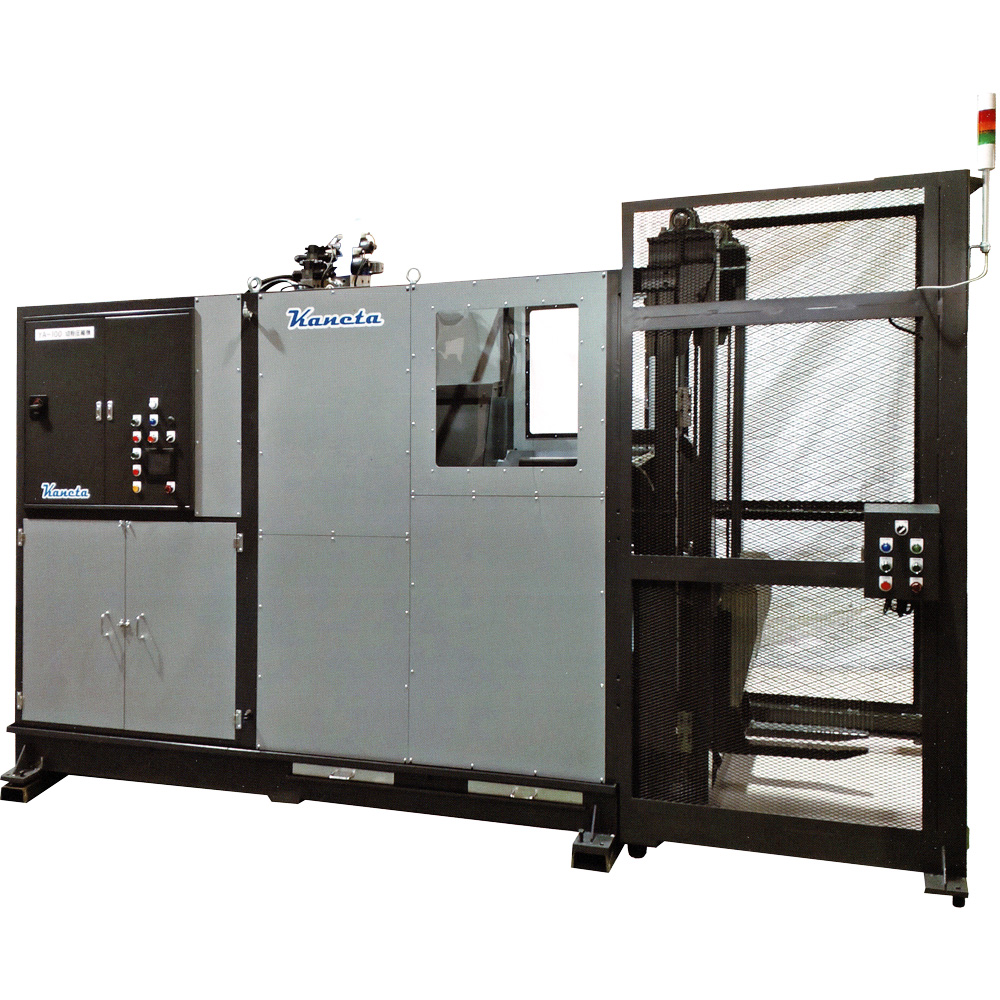

遠心脱油機内蔵〈YA100型〉 YA100型 |

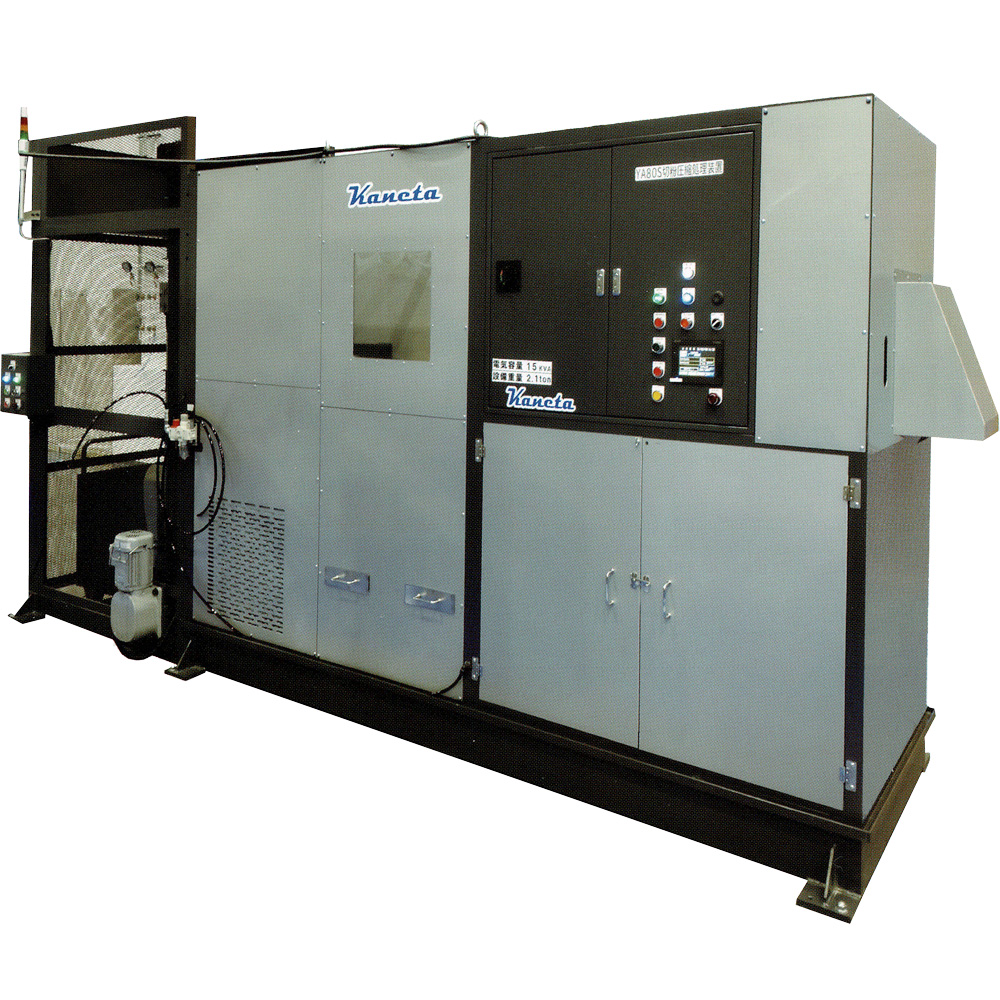

コンパクト〈YA80S型〉 YA80S型 |

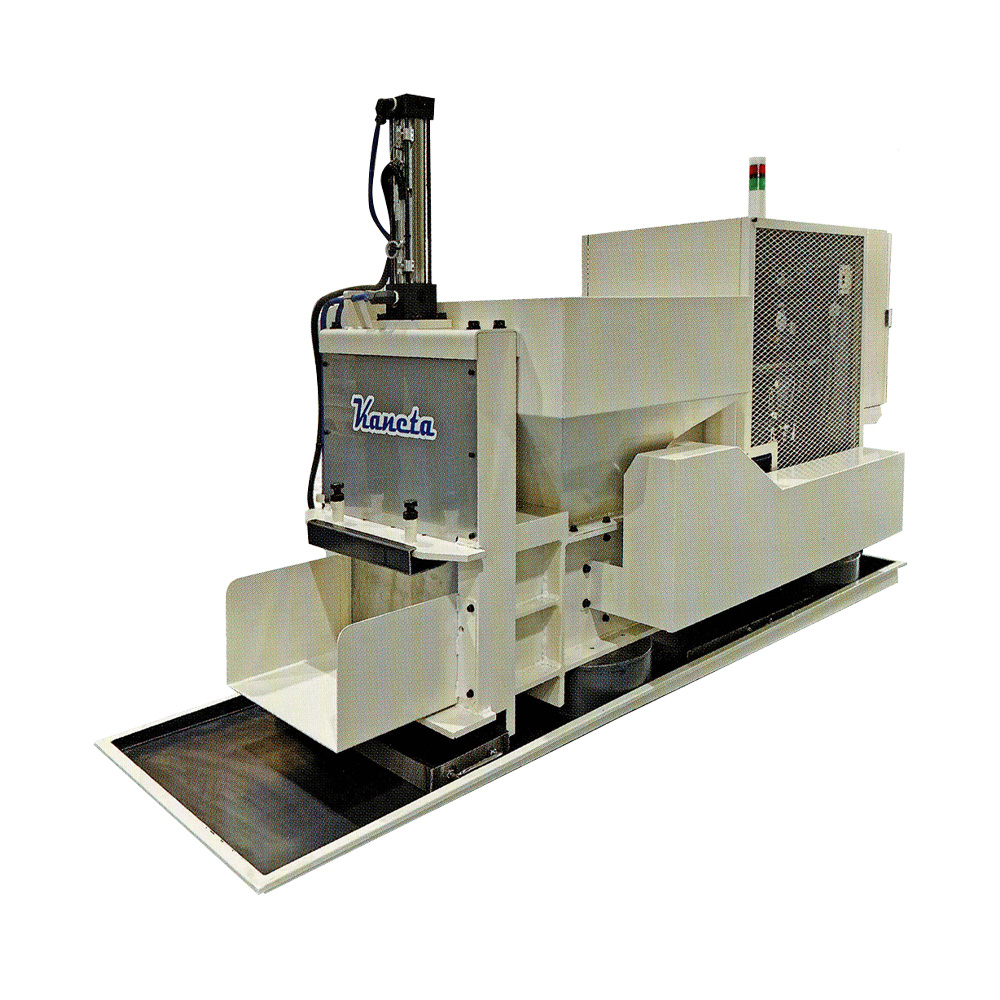

軟鋼等に最適〈YA3型〉 YA3型 |
