切粉圧縮機｜圧縮・脱油・排出を1台で自動処理

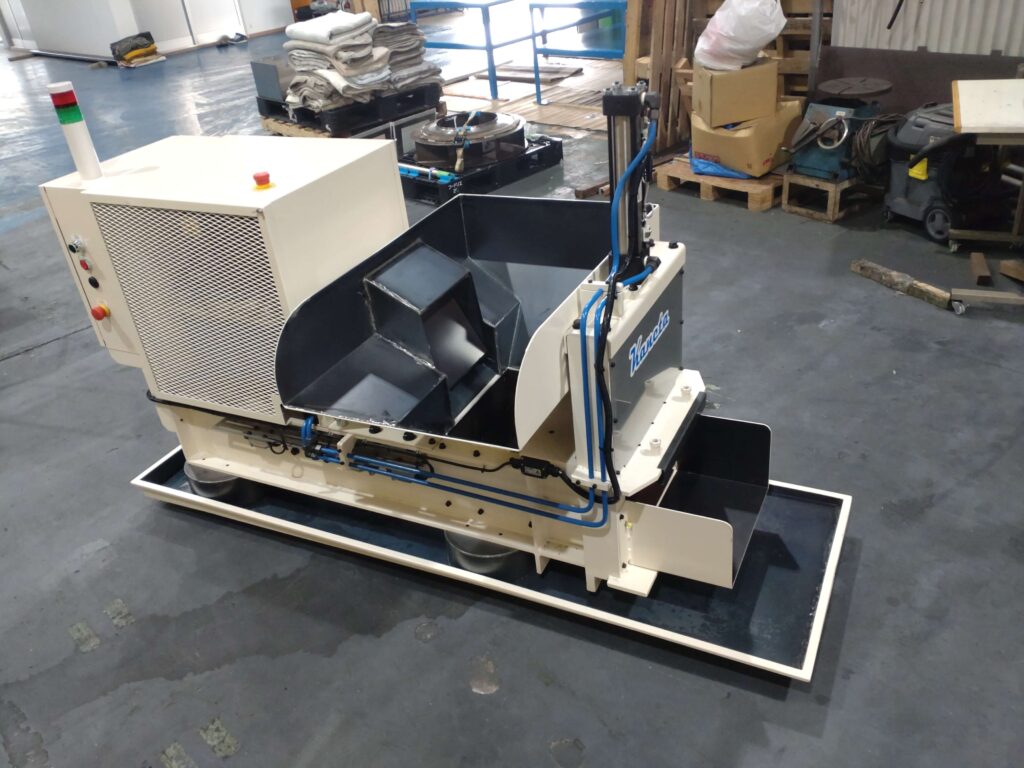

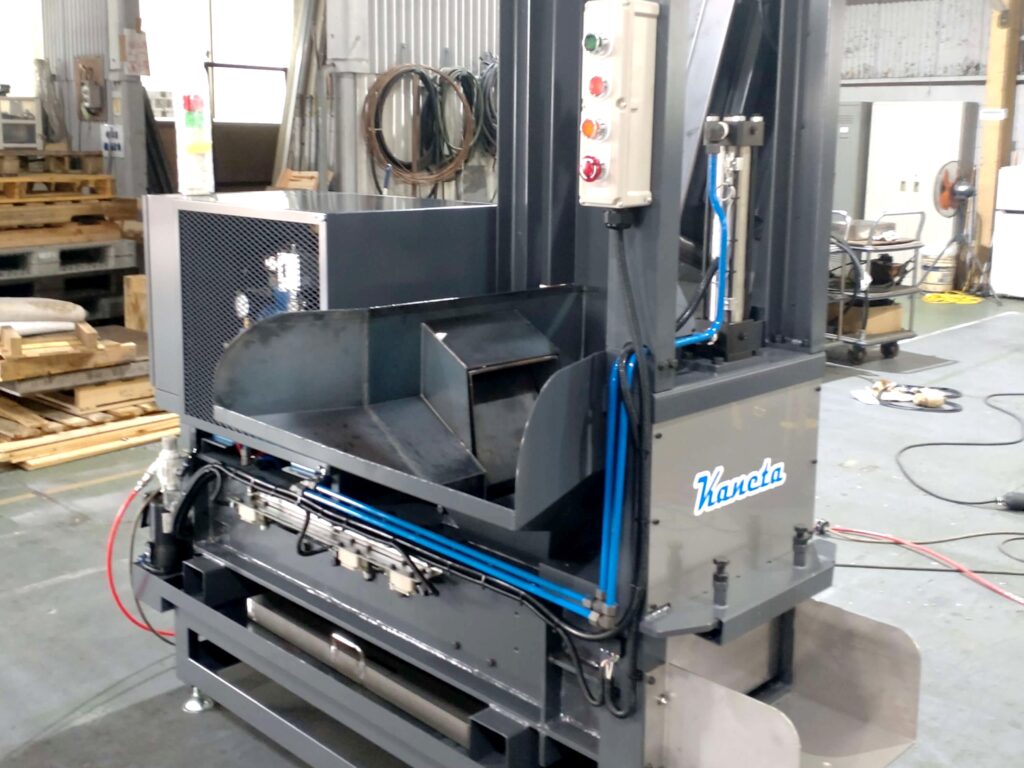

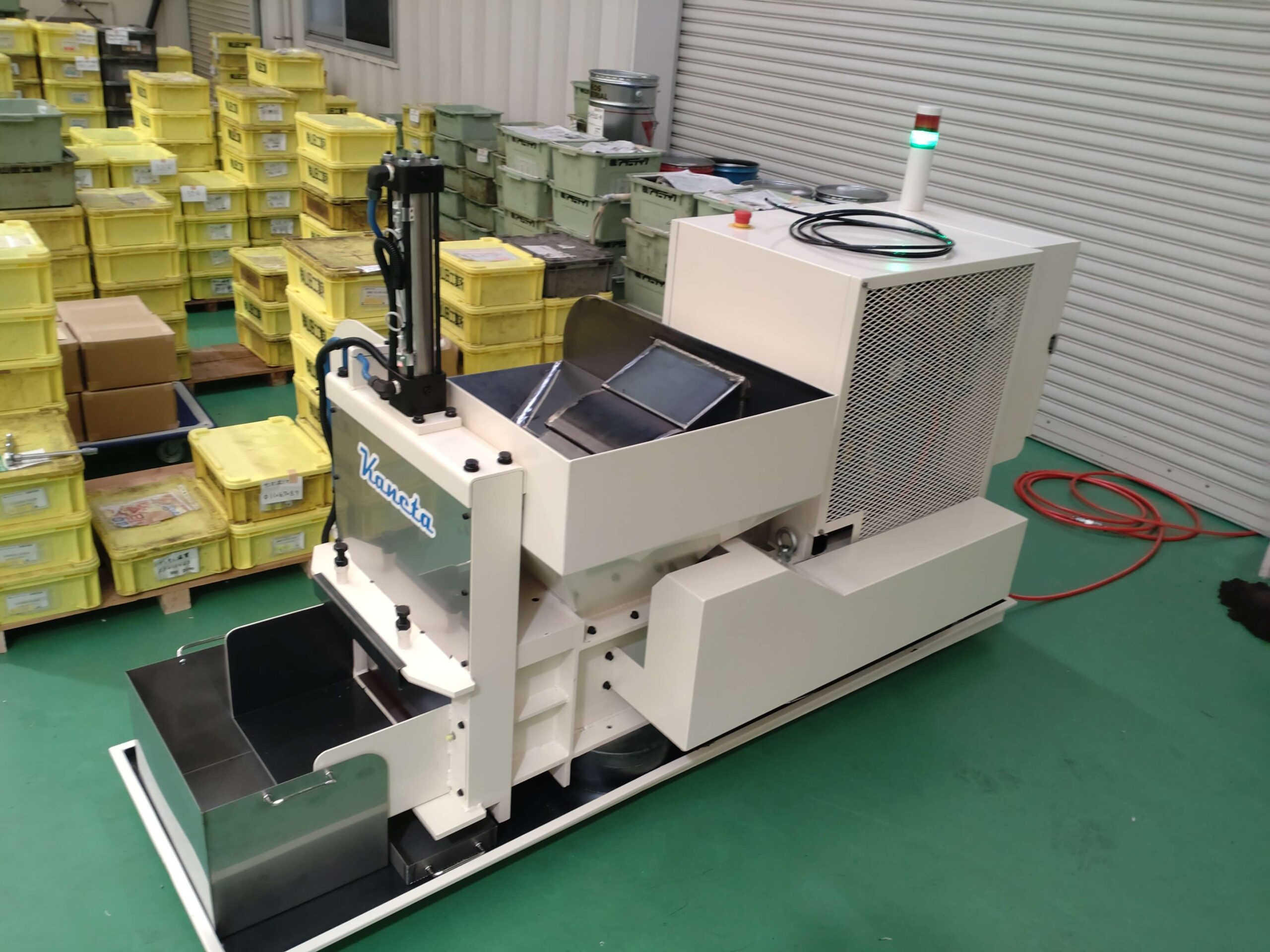

切粉圧縮機YA3型｜パーマ状切粉・前処理不要・アルミ軟鋼対応
アルミ・軟鋼等に最適〈YA3型〉
アルミ・軟鋼等切粉圧縮ために開発されたYA3型
YA100型より小型の自動切粉圧縮機
最大の利点は、切粉挿入装置付きオリジナルホッパーでパーマ状切粉の前処理は一切不要です。
アルミ・軟鋼等に最適です。
YA3型はこんな工場におすすめ
- 旋盤加工でパーマ状（らせん状）の長い切粉が多く出る
- クラッシャーなしでそのまま圧縮したい
- 設置スペースを抑えたい
- アルミ・軟鋼メインで切粉処理したい
- 自転車部品・ネジ・ベアリング等の小物加工を行っている
YA3型 仕様
標準装備
- 遠心脱油機(取り外し可能)
- 空冷式オイルクーラー
- パトライト

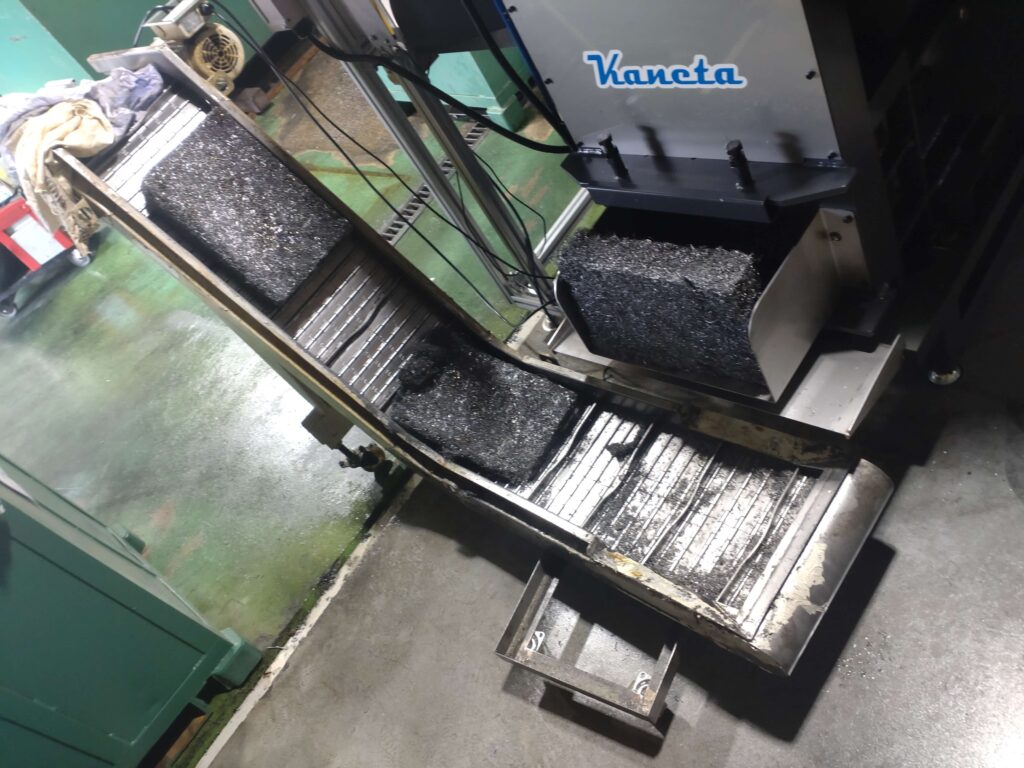

- 圧縮物排出装置(排出リフター)
オプション装備
- 装置一体型台車反転式投入装置
- 切削油回収装置
- マグネット・セパレーター(切削油鉄粉除去装置)
仕様
| 対象切粉材質 | アルミ・鉄・真鍮・銅・SUS |
|---|---|
| 対象切粉形状 | パーマ状 |
| 圧縮面圧 | 12.5MPa |

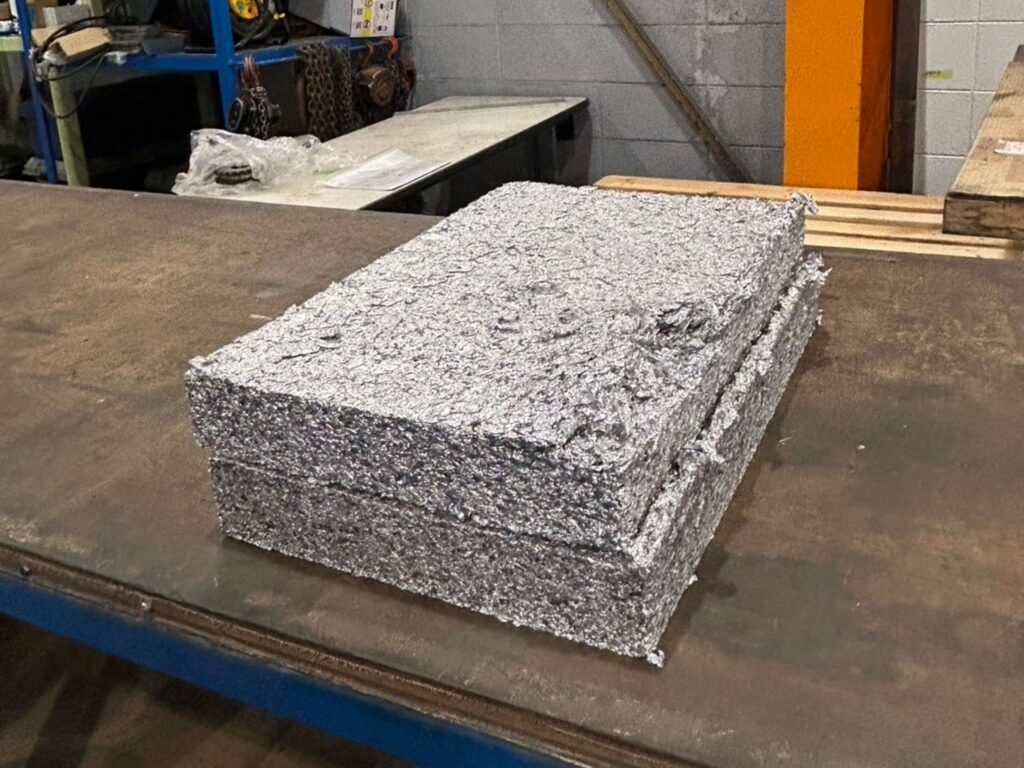

| 圧縮サイズ(mm) | 200×200×厚み50～75 |
| 1サイクルタイム (60Hｚ) | 約45秒 |
| 電源 | 3相 AC 200V/220V 50Hz/60Hz |
| 電源容量 | 3.8Kw |
| 空気圧力・使用量 | 0.5MPa・25リットル(1サイクル) |
| 作動油冷却方法 | 空冷式オイルクーラー |
| 機械寸法 (縦×横×高さ)(mm) | 1060×2330×2000 |
| 装置重量 | 約1200kg |
| 自動切粉ホッパー | 標準装備 |
| 遠心脱油機 | 無し |
| 排出リフター | 標準装備 |
YA100型・YA80S型との違い
| 項目 | YA3型 | YA100型 | YA80S型 |
|---|---|---|---|
| 対象切粉形状 | パーマ状のみ | チップ状・パーマ状 | チップ状・パーマ状 |
| 前処理（クラッシャー） | 不要 | 必要な場合あり | 必要な場合あり |
| 処理能力（主にSS） | 200kg/h | 120kg/h | 60kg/h |
| 装置重量 | 約1,200kg | 約4,100kg | 約2,500kg |
| 遠心脱油機 | なし | あり | あり |
※YA3型は遠心脱油機なしですが、切削油の回収は可能です。
導入実績
YA3型は自転車部品メーカー・ベアリング製造・ネジ製造など小物加工の工場を中心に、大阪・栃木・新潟・滋賀など全国で20台以上の導入実績があります。
